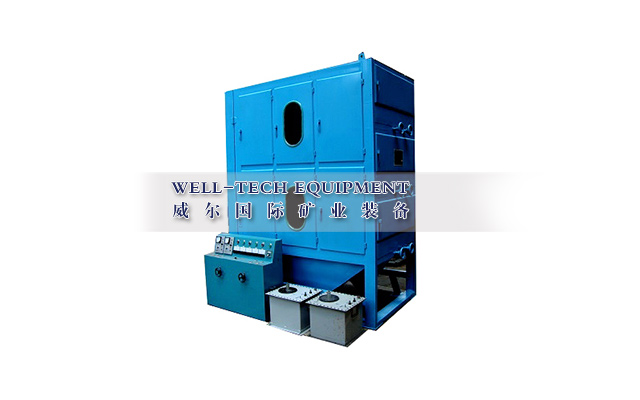

弧板機又叫弧板式電選機，是在溜板式電選機和篩板式電選機的基礎上改進研制的新式選礦設備，具有耗能小、產量大，易操作等特點，弧板機適用于澳州、印尼、越南等地區的鋯英石、金紅石、錫礦石等稀有金屬礦的掃選及精選。
標準弧板電選機采用雙排四層結構，每層都有接地板形溜板（無銹鋼制），其上部安裝一形狀帶高壓靜電板（鋁板制）采用雙排四層結構，每層都有接地板形溜板（無銹鋼制），弧板機其上部安裝一形狀帶高壓靜電板（鋁板制），此電極板固定不動（但可調），在接通高壓靜電后，礦物經下礦板溜至接地弧板進入高壓電場區，導電礦物被感應而帶電，吸向電極，但由于受到重力作用，故它的運動軌跡不同于非導體礦而從前方排出，非導體礦也受到電場作用，但不會被吸引而進入下層再分選。弧板機適合于錳礦、鈦鐵礦、高錫鎢礦、金紅石、石榴子石、鉭鈮礦、鉻鐵礦、稀土礦、獨居石、鋯英礦、導電和非導電性礦物的分選和精選。每小時處理能力1-2噸。
|
型號 Model |
BXJ-2A4-30 雙面四級 |
BXJ-2A5-60雙面五級 |
|
處理量 Capacity |
1-2T/H |
1-2T/H |
|
給料粒度 Feeding size |
0.1-3mm |
0.1-3mm |
|
礦流速度 Feeding speed |
10-15cm/s |
10-15cm/s |
|
弧板長度 Arc-Plate size |
1600 |
1600 |
|
耗電功率 Power consumption |
125W |
|
|
高壓電壓 Operation voltage |
0-60KV |
0-60KV |
|
高壓電流 High voltage current |
0-10MA |
0-10MA |
|
重量 Machine weight |
1688KG |
2100KG |
|
外形尺寸 Overall size |
2100*1600*2300mm |
2100*1600*2500mm |
