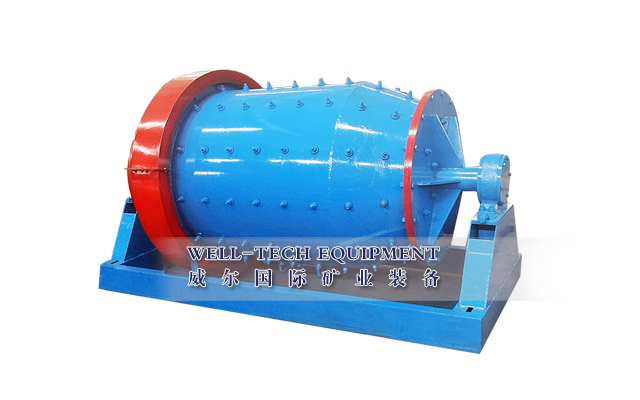

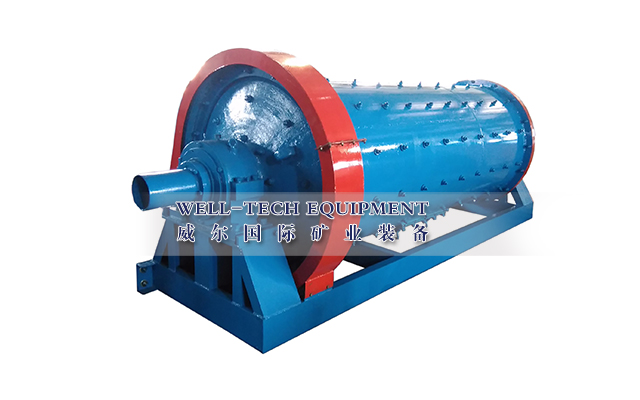

棒磨機是由筒體內所裝載研磨體為鋼棒而得名的，棒磨機一般是采用濕式溢流型，可作為一級開路磨礦使用，廣泛用在人工石砂、選礦廠、化工廠電力部門的一級磨礦。

      棒磨機由電機通過減速機及周邊大齒輪減速傳動或由低速同步電機直接通過周邊大齒輪減速傳動，驅動筒體回轉。筒體內裝有適當的磨礦介質-鋼棒。磨礦介質在離心力和摩擦力的作用下，被提升到一定高度，呈拋落或泄落狀態落下。被磨制的物料由給礦口連續的進入筒體內部，被運動的磨礦介質所粉碎，并通過溢流和連續給礦的力量將產品排出機外，以進行下一段工序作業。

      當要求產品粒度80%小于2.0%至0.5毫米時,一般采用棒磨機,棒磨機的產品粒度,一般最大不超過4.7毫米,最小不小于0.4毫米,棒磨機的給礦粒度為80%小于20毫米至4毫米,給礦粒度最大也可達50毫米。由于磨棒的材質等原因,磨棒的長度不能超過6.1米,否則會造成亂棒等惡果,因此棒解機的規格還沒有超過規格4.6×6.3米。

      礦石給入棒磨機時,粗顆粒在給礦端,細顆粒在排礦端:因此棒群在運轉中不能作到完全平行而處于傾斜,這也是限制磨棒不能太長的一個原因。

      棒磨機的破碎比為15:1至20:1，國外大部分選廠的常規碎磨流程是由破碎機、棒磨機、球磨機組成,我國選礦廠采用棒磨機的不多,球磨機的給礦粒度偏高,造成能耗、磨礦介質消耗、襯板消耗等偏大。棒磨機由于磨棒處于線接觸,所以大的物料首先受到磨碎,具有選擇性磨碎作用因此產品粒度范圍較窄,產品粒度均勻,過粉碎現象較少,磨礦效率較高.

1、類型
通用的棒磨機有三種:

1.溢流型棒磨機;

2.端頭周邊排礦棒磨機;

3.中心周邊排礦棒磨機。

溢流型棒磨機應用最為普遍,產品粒度比其他兩種細,一般用來磨細破碎后的產品,再供給球磨機使用，產品粒度為2一0.5毫米。

端頭周邊排礦棒磨機一般用作干式磨礦,產品粒度較粗,此種棒磨機也可用作濕式磨礦,采用周邊排礦棒磨機可以獲得高的梯度和好的流動率，產品粒度為5一2毫米。

中心周邊排礦棒磨機可用于濕式和干式,產品粒度更粗,物料從棒磨機的兩端給入,磨碎過程短,很快就排出,梯度高,產品太細的沙。此種棒磨主要用于骨料工業,以生產砂石。

為了防止磨棒亂棒和纏結,一般推薦棒磨機長度與棒磨機內徑之比為1.4至1.6。當此比例小于1.25時,纏結的可能性急劇增加,故不能小于1.2當棒磨機的直徑大于3.8米時,磨棒的工作效率和質量就要仔細考慮。

棒磨機的物料一般由漏斗送入,為了獲得正常流動,給料斗的底部應比棒磨機的中心高1.5米。棒磨機的轉速一般是臨界轉速的60~68%,不超過70%，臺理的轉速可使棒磨循序而滾,過高的轉速使磨棒產生拋擲現象,過低的轉速使產量降低。

溢流型棒磨機可在排出端配裝轉筒篩,以清除磨棒的碎塊和接住跑出的大塊物料。排出端和可以小室方式進行封閉。在小室端部應設置門,以供裝卸磨棒。

2、磨礦介質
棒磨機的磨礦介質為磨棒，一般認為磨棒的長度不應超過7米,因為過長的磨棒很易造成纏繞,因此,所用的棒磨機,長度沒有太長的，磨棒直徑為75~150毫米。

磨棒應具有足夠的剛度和硬度在使用過程中保持筆直而不彎曲,不應該很脆,以致沒有磨耗到足夠小的直徑而碎成碎塊,但在磨耗到足夠小時,應能碎成小塊,以便從棒磨機中排出。如棒磨太軟,容易在筒體旋轉時產生彎曲,彎曲造成磨棒過早損壞和纏繞,纏繞的磨棒造成磨機清理困難,浪費時間。

3、工藝特點
節省動力,比較老型設備節省動力40%以上。產物粒度較均勻，合粗大粒子和礦泥較少。棒磨機產物和球磨機產物的粒度特性相比較，開路工作的棒磨的產物粒度特性曲線和閉路工作的 球磨的幾乎一樣。

出料均勻產量高，采用先進的可控進出料棒磨機技術，結合實際用戶的研磨物料配用合適的研磨體，一改傳統球磨機的面接觸為線接觸，使華力牌制砂機的出料粒度更為均勻、產量更高,適用于不同硬度（莫氏硬度5.5~12）的礦石。

4、分類
棒磨機有干式和濕式兩種形式可供選擇，用戶可根據自己的實際情況加以選擇。對加工石英砂、白云石、獨居石等產品，磨機后可配用 磁選機除鐵。

5、用途
棒磨的用途大致有三種：

1)鎢錫礦和其他稀有金屬礦的重選或磁選廠，為了防止過 粉碎引起的危害，常采用棒磨；

2)當用二段磨礦流程時，如果第一段是從20～6毫米磨到3～1毫米，采用棒磨作第一段磨礦設備時，生產能力較大，效率也較高。因為一定重量的棒荷比同重量球荷的表面積小得多，所以作第二段細磨時，棒磨比球磨的生產率和效率都低；

3)在某些情況下可以代替短頭圓錐碎礦機作細碎。當處理較軟的或不太硬的礦石(尤其 是粘性大的礦石)，用棒磨將19—25毫米(甚至32毫米)的礦石磨到6—10目時，比用短頭圓錐碎礦機與篩于成閉路時的配置簡單，成本也較低，并且可以使碎礦車間的除塵簡化。對于硬礦石，用短頭圓錐碎礦機與篩子成閉路的辦法可能較經濟。在設計中究競選用球磨還是選用棒磨，必須根據具體情況制訂方案加以比較才能確定。

棒磨機廣泛用于金屬和非金屬礦山及水利.建材部門粉磨各種礦石或巖石。

6、構造區別
棒磨機的構造與 溢流型球磨機大致相同，但有三點區別：

（1）棒磨機常用直徑為50-100mm的鋼棒作磨礦介質,而球磨機用鋼球作磨礦介質.鋼棒長度比筒體短25-50mm,常采用含碳0.8%-1%的高碳鋼制造; 棒的裝入量大約為棒磨機有效容積的35%-45%,用肉眼觀察時,棒的水平面在筒體中心線以下約100-200mm。

（2）棒磨機筒體長度與直徑之比一般為1.5-2.0,而且端蓋上的襯板內表面應是垂直平面.其目的是為了防止和減少鋼棒在筒體內產生混亂運動，彎曲和折斷，保證鋼棒有規律性地運動。球磨機的筒體長度與直徑的比值較小，多數情況下比值僅略大于1。

（3）棒磨機不用格子板排礦，而采用溢流型、開口型排礦；排礦端中空軸頸直徑比同規格球磨機一般要大。棒磨機筒體轉速應低于同規格球磨機的工作轉速，使其內的介質處于瀉落式狀態工作。

7、球磨機和棒磨機的生產能力分析

球磨機和棒磨機都是重要的礦用磨機，他們的生產能力與下列因素有關：礦石可磨性，給礦與最終產品的粒度大小，磨礦機的型式和尺寸，襯板的形狀，磨礦介質的形狀、尺寸、比例、硬度和密度，磨機工作轉數，磨礦介質充填率，磨礦濃度，返砂量及分級設備的工作效率等。由于影響磨礦機生產能力的因素較多，而且變化大，還沒有精確計算磨礦機生產能力的理論公式。所以磨礦機的生產能力一般是根據經驗公式，采用近似方法進行計算。常用的計算方法有以下兩種：磨礦機按給礦計的單位生產能力計算法（也稱容積計算法）和磨礦功率計算法。我國常用的是容積計算法，這種方法計算比較方便。
